1.單臺電流互感器接線：只能反映單相電流的情況，適用于需要測量一相電流的情況。

    2.三相完全星形接線和三角形接線形式電流互感器接線：三相電流互感器能夠及時準確了解三相負荷的變化情況。

    3.兩相不完全星形接線形式電流互感器接線：在實際工作中用得多，但僅限于三相三線制系統。它節省了一臺電流互感器，根據三相矢量和為零的原理，用A、C相的電流算出B相電流。

    4.兩相差電流接線形式電流互感器接線：也僅用于三相三線制電路中，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用少的繼電器完成三相過電流保護，節省投資，兩相差電流接線形式電流互感器接線。

    電流互感器，本質而言是一種變壓器之類的東西，它把一次側的大電流，變成1-5A的小電流，供一些儀表顯示用，只是因為二次側負載阻抗非常小，在工作時候，二次側這邊幾乎處于短路狀態。

    電流互感器的線圈之間，雖然是隔離的，假如二次回路沒有接地，一次側的高壓通過兩側線圈之間的分別電容以及二次側對地的分布電容分壓，高壓電直接竄入二次側上，這個高壓電壓大小，取決于二次側對地分布電容的大小，當二次側接地了，這個分布電容為零了，高壓電，會直接引入大地，人即使碰到了，也不會觸電。

    電流互感器既然是一種特殊的變壓器，輸出和輸出側都是隔離的，沒有直接的回路關系，接不接地，的確都可以正常工作，接地的意義，主要是防止一次側高壓竄入二次側，引起安全問題，有點類似三相四線制中的零線的作用那種意思，三相不平衡時候，電流可以通過零線流回去，保護了設備用電安全。

    電流互感器的接地，都是單點接地，這種實際是保護接地，正常工作時候，對地并不會形成回路，也不會有電流流入大地中。

    一、電流互感器的作用：1.將一次系統的大電流變換為二次側的小電流，使得測量、計量儀表和繼電保護等裝置標準化、小型化，并降低了對二次設備絕緣的要求。

    2.將一次系統的電流信息準確傳遞到二次側相關設備。

    3.將二次設備以及二次系統與一次系統高壓設備在電氣方面很好的隔離，保證了二次設備和人身的安全。

    二、電流互感器二次繞組使用原則

    1.電流互感器二次繞組選用不得造成死區：電流互感器常見的一種故障是油箱底部繞組對地閃絡，原因是頂部端蓋密封不嚴，漏水，導致底部積水而引起繞組絕緣損壞。

    2.電流互感器二次不得開路：電流互感器相當于內阻很大的電流源，會在二次側產生高電壓，危及二次設備及人數安全。

    3.電流互感器備用繞組需可靠短接，使用復變比的繞組時，嚴禁將不用的抽頭短路。

    4.選用合適的準確度級：而對于保護使用的繞組一般準確度要求不是很高，除滿足額定電流下不超過規定值，要求在較大短路電流下有較好的傳變性，保證誤差不超過規定值。

    電流互感器裝小瓷套端放在母線側，是考慮當大瓷套對地閃絡放電，引起的單相接地故障，不致成為母線側故障。

   電流互感器的二次負載阻抗如果超過了其容許的二次負載阻抗．為什么準確度就會下降?

    電流互感器二次負載阻抗的大小對互感器的準確度有很大影響。這是因為，如果電流互感器的二次負載阻抗增加得很多，超出了所容許的二次負載阻抗時，勵磁電流的數值就會大大增加，而使鐵芯進入飽和狀態，在這種情況下，一次電流的很大一部分將用來提供勵磁電流，從而使互感器的誤差大為增加，其準確度就隨之下降了。

    用于差動保護的電流互感器，要求其鐵芯好，還要加大鐵芯截面，為什么？

    在系統正常運行或差動保護范圍外部短路時，差動保護兩端電流互感器的電流數值和相位相同，應沒有電流流入差動繼電器，但實際上這兩套電流互感器的特性不可能完全相同，勵磁電流便不一樣，二次電流不會相等，繼電器中將流過不平衡電流。為了減少不平衡電流，必須改進電流互感器的結構，使其不致飽和，或選用損耗小的特種硅鋼片制作鐵芯，并加大鐵芯截面。

本文會著重分析到的霍爾式，在遍及工業與生活的各大領域中，電流檢測是不容忽視的一個重要市場門類。傳統上，常見到的檢測技術包括電阻采樣式（Shunt），電流互感器式（Current Transformer），磁阻式（xMR）等。

霍爾式電流傳感器具有當今業界技術成熟和性價比最高等特點，因而廣受行業內人士的喜愛；能檢測的范圍涵蓋DC和AC，電流從A級到kA級，靈敏度適中。

霍爾式又可以分為閉環式和開環式電流互感器。從構造復雜度和性價比而言，開環式結構有著更高的綜合效益。開環霍爾檢測，主要有單芯片檢測技術，和霍爾檢測模塊技術兩種。單芯片技術對于小電流范圍和低功耗應用好。---線性霍爾傳感器

本文將針對霍爾電流模塊，著重探討其中的磁場學考量和電子設計因素，以幫助您進行模塊設計。

我們知道，霍爾效應利用垂直磁場中的霍爾板，感應出與磁場成正比的電壓（即霍爾電壓）的原理，進行磁場測量?，F(xiàn)實世界中的磁場源無非三種，磁鐵是其中一種，而導體流過的電流，也是重要的一種。根據安培右手螺旋定則，直導線電流，產生環繞導線方向的磁場。

但是，當單純依靠電流產生磁場時，由于相對自由的散布在空間，非常容易受到外在雜散磁場影響。比如，其他通電導線，或者附近電機的磁場都有可能完全混淆到磁場中，使原本的待測電流信號不可辨分。

檢測磁鐵為例的霍爾效應示意圖

霍爾式電流傳感器構造原理：

作為基本的磁學原理，所有各條磁感線具有永不相交和各自閉合的特性。當使用帶氣隙的磁環時，由于磁環本身為軟磁（Soft Iron）材料的導磁（magnetic conduction）特性，使電流產生的磁場匯聚到磁環中，并在氣隙中產生均勻磁場（homogeneousfield）。由此，很容易直觀理解其結構的兩大優點，外在雜散磁場對氣隙中的磁場影響小到可以忽略，并且在氣隙中磁場因獲得額外增益而得以加強。---電流傳感器

在氣隙狹小的空間中，磁環方案的電流檢測獲得出色的抗干擾、抗共模特性。

假設氣隙的大小是g（mm)，如圖所示。而導線通過的電流為I（A），則磁感強度B（mT）可以由以下經驗公式計算出

以電流為400A、氣隙大小是2.5mm為例，在氣隙內的區域，可以產生200mT(即2000Gauss)的磁場。

這時候，為了檢測該磁場，氣隙中需要一顆能夠處理200mT磁感應強度的線性霍爾電流傳感器芯片放置在氣隙中，它可以用來反映被檢測的電流。

電流測量的常用傳感器，一種是分流器，另一種就是霍爾電流傳感器?；魻?a data-mid="275" href="http://m.sangu10.cn/a/244.html">電流傳感器屬于依靠電磁特性檢測電流的傳感器。

霍爾電流傳感器的原理：

1 、霍爾效應是什么：

霍爾效應指的是，有小電流通過的一個半導體薄片置于磁場中，受到磁場作用影響電流發生偏轉，在控制電流的垂直方向上的半導體兩側形成了電壓差，該電勢差就是霍爾電壓?；魻栯妷旱拇笮。c磁場強度和半導體內通過的控制電流成正比。

根據霍爾電壓與磁場強度的正比例關系，設計裝置，提供恒定的控制電流，那么霍爾電流的大小就只收到磁場強度一個因素的影響，進而霍爾電壓的變化可以反應磁場強度的變化。而磁場是由相應電流產生的，與電流具有明確的聯動關系。這就是利用霍爾元件測量電流強度的基本原理。

2 、霍爾電流傳感器的應用類型

1）直檢式霍爾電流傳感器又叫開環式霍爾電流傳感器、直放式霍爾電流傳感器

當在一根長導線中通以電流時，在導線的周圍會有磁場產生，該磁場的大小與通過導線的電流成正比。利用薄半導體片的霍爾效應，測量霍爾器件感應生成的電壓信號，經過放大器放大霍爾電壓后，可以直接測量霍爾電壓。直檢式霍爾電流傳感器的優點是電路簡單、成本較低、能量效率高、檢測范圍廣及電耗低等；缺點是精度、線性度較差、響應速度較慢、且溫漂較大。

2）磁平衡式霍爾電流傳感器，又叫閉環霍爾電流傳感器、零磁通霍爾電流傳感器、零磁通互感器

磁平衡式霍爾電流傳感器是依據磁場平衡原理工作的。原邊電流在聚磁環處所產生的磁場，使得霍爾元件上產生電壓偏差；

電壓信號傳遞給放大器后，經過放大的電流信號輸送給次級線圈（下圖中紅色繞組），在次級線圈上感應出的電流所產生的磁場，方向與原邊磁場相反。經過反復調整放大器輸出電壓， 原邊產生的磁場與次級線圈產生的磁場在氣隙處互相抵消，從而使得半導體薄片處于零磁通的環境中。

達到這種平衡狀態以后，檢測放大器輸出電流，推算得到原邊回路電流值。  磁平衡式霍爾電流傳感器的優點是精度高、響應時間快、溫漂小、線性度好及抗干擾能力強。缺點是測量范圍較固定，成本、能耗較高。

霍爾電流傳感器的分類和測量原理是什么：

根據霍爾效應原理，除了霍爾效應原理外，霍爾電流傳感器還采用磁通門技術和磁阻技術來測量電流。磁通門技術的原理測量精度高于霍爾效應原理，一般用于高精度實驗室電流傳感器等檢測儀器的研發。以下是基于霍爾效應原理的電流傳感器。

霍爾電流傳感器分類

霍爾電流傳感器可以分為開環式霍爾電流傳感器和閉環式霍爾電流傳感器兩種測量方法。在結構上，這兩種類型的傳感器比開環式傳感器多了一個線圈，閉環式傳感器在精度上優于開環式傳感器。

閉環式霍爾電流傳感器工作原理

與開環霍爾電流傳感器相比，閉環霍爾電流傳感器增加了一個補償線圈，線圈纏繞在鐵芯上。當電流傳感器通過鐵芯時，鐵芯感應到磁場，霍爾元件將磁場轉換成電壓。電壓放置后，驅動電路產生補償電流。補償電流通過線圈產生磁場，與原邊電流產生的磁場大小相反，從而抵消原邊磁場，處于磁平衡狀態。因此，補償電流是原邊電流縮放后的，縮放比例與補償線圈的匝數呈線性相關。連接霍爾電流傳感器也稱為：閉環電流傳感器

霍爾電流傳感器開環式測量原理

開環式霍爾電流傳感器由鐵芯制成.霍爾芯片.運輸?shù)汝P(guān)鍵部件組成。當電流通過鐵芯時，磁場會在鐵芯上感應，磁場會聚集在開口處，被霍爾元件感應，然后相應的電壓會被感應出來。電壓經過運輸處理后導出，運輸輸出的電壓信號與原邊電流滿足一定的線性相關性，從而將被測電流信號轉換成電壓信號。單片機可以通過取樣電壓信號來計算被測電流的大小，從而實現測量電流的功能。開環霍爾電流傳感器也叫直測式。由于體積有限，許多芯片級的霍爾電流芯片使用開環測量原理，例如ACS712.ACS758等。

霍爾電流關鍵部件-鐵芯

霍爾電流傳感器是一種由結構和電路緊密配合而成的產品，其中，霍爾元件的高度.位置，鐵芯材料.長度.橫截面積決定了商品的性能。在設計產品時，必須嚴格按照檢測范圍計算鐵芯的磁路長度。.鐵芯的橫截面積.磁間隔和霍爾芯片的高度。在霍爾電流傳感器的設計中，當然這部分的計算是重要的。

霍爾電流關鍵部件-霍爾部件

霍爾元件是霍爾電流傳感器中的關鍵元件，其性能影響商品的性能?；魻栐淖饔檬窃谝欢ǚ秶鷥?nèi)將磁通量轉換成電壓信號。如圖所示，霍爾元件將50mT磁通密度轉換為電壓信號。因此，在選擇芯片時，鐵芯產生的磁通密度一定不能超過50%mT。

電子電表使用模數轉換器來檢測電源電壓和從負荷（如房屋）中吸收的電流。為了以適當?shù)姆绞綑z查電源電流，應使用電流傳感器將從客戶負荷中吸收的電流轉換為模數轉換器檢測到的電壓。一種成這種轉換的特殊電流傳感器是分流器。

如圖所示，分流器根據歐姆定律運行——電源電流流過分流器的輸入端子，跨分流器導出端子的電壓進入模數轉換器進行檢查。由于跨分流器導出端子的電壓與流過分流器的電流成比例，因此通過適當?shù)谋壤蜃?，檢測到的電壓可以轉換回來表示電流。

電能計量系統中的分流器使用

注意，雖然該圖只顯示了分流器上的兩個端子，但在實踐中經常使用五個端子分流器。在該方案中，五個端子中的四個用于提供四個端子檢測功能，以便準確測量跨分流器的電壓。第五個端子不僅用于向電表提供電力，還用于測量傳輸?shù)娇蛻糌摵傻碾娫措妷骸?/span>

分離式電流傳感器的優點：

討論分離式電流傳感器的基本運行，即分流器，讓我們談?wù)勈褂梅至髌鞯囊恍┖锰帲?/span>

首先，它們沒有任何帶磁組件的簡單電流傳感器，不易被磁篡改，這與電流互感器不同(CT)傳感器。在市場上（包括電能盜竊問題令人擔憂），這是分流器經常被用作電流傳感器的原因。

此外，分流器也相對便宜。由于靜電計市場的成本限制，在單相電表中選擇分流器作為電流傳感器具有很大的吸引力。

分離式電流傳感器的另一個優點是：

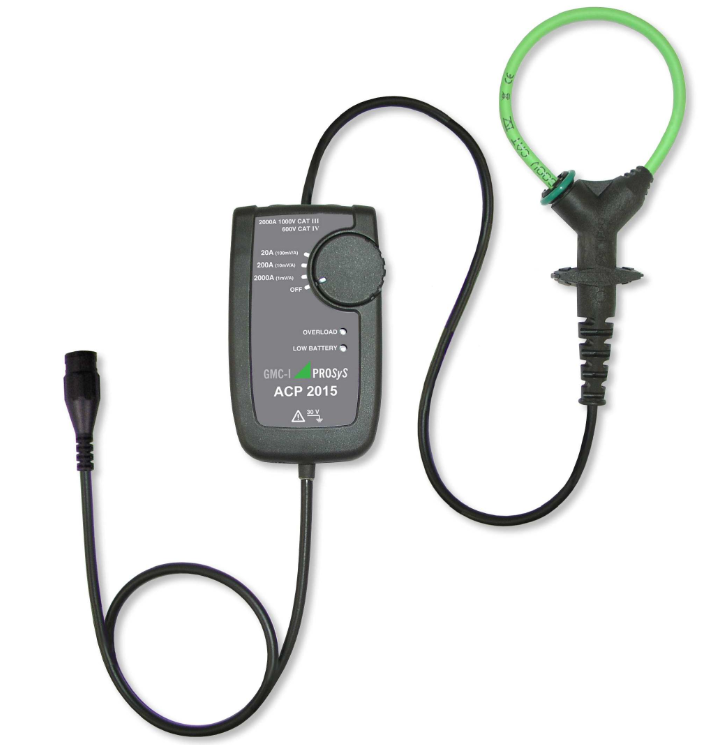

分離式電流傳感器可以用來測量DC(DC)電流，這一點也和CT或者羅柯夫斯基線圈不同。這個優勢對于特定的應用程序特別有用。這樣的應用程序(可以從這個優勢中受益)是分流器用于服務器電源的分項測量，因為一些數據服務器可以從中使用ups電源(UPS)的DC電力。

當觸摸高頻信號時，分流器還顯示比CT較低的諧波相移。這使得分流器的選擇成為電源質量監測器的有吸引力的選擇——電源質量監測器可以分析電壓和電流的諧波，以確保提供給消費者的電源電壓和客戶負荷產生的電流波的質量。

最終，與CT不同的是，分流器沒有任何固有的跨溫度或輸入電流相移；但請記住，這并不意味著沒有必要進行相位補償。由于其他相位移源（如抗混合疊濾波器）可導致電壓和電流之間的意外相移，相位補償仍然需要在功率因素較小時保證高精度。

在這種情況下，這確實意味著當輸入電流或溫度發生變化時，可能會根據選擇CT相位偏差發生變化。因此，使用電流互感器時的系統相位偏差大于使用分流器時的系統相位偏差。這種較大的相位偏差變化會使簡單準確的相位校正變得更加困難，從而可能導致跨溫度或電流測量的功率偏差發生變化。

隨著5G基站耗電量的增加，檢測基站中的電流大小，管理設備的能耗成了非常重要的工作。

5G設備中多數使用48V以下的直流電源供電，普通的電流傳感器不能滿足電源中直流電流的檢測，這就需要用到可以檢測交流和直流電流的霍爾電流傳感器。

對應于48V以下的電源系統，選用隔離電壓比較低的電流傳感器會在成本上有優勢，我們來看一下能夠滿足5G系統200A以內的霍爾電流傳感器的可選型號。

電流傳感器產品規格型號選型

* CP 30: DC or ACpeak, CP 330 / 1100 / 1800: DC or ACRMS
